X7R, X5R, X8R, Z5U, Y5V, X7S, C0G Kapasitör Dielektrikler Ne Anlama Gelmektedir?
Genellikle uygulama notlarında, kullanılacak kapasitör tipi X7R ve X5R şeklinde belirtilmektedir. Ancak bu ayrıntı genellikle tasarımcı mühendisler tarafından ya göz ardı edilmekte, ya da koşulsuz verilen değerler kabul edilmektedir. Sadece bir komponente göre değil, tasarımın tamamında en zayıf halka prensibine göre malzeme seçimi yapmak gerektiğinden, bazı ayrıntılara dikkat ederek tasarım yapmak, maliyet ve sağlamlık açısından önem arz etmektedir.

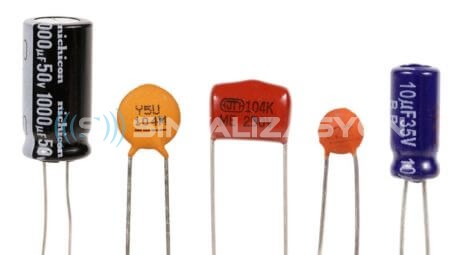

Günümüzde, kart üzerinde çok düşük yer kaplaması ve uzun ömürleri ile öne çıkan seramik / MLCC(MultiLayer Ceramic Capacitor) kondansatörler, içlerinde kullanılan dielektriklere göre 4 sınıfa ayrılmaktadırlar.
- 1. sınıf
- 2. sınıf
- 3. sınıf
- 4. Sınıf
Sınıf 3 ve Sınıf 4 kapasitörler yaygın olarak kullanılmamaktadır ve dolayısıyla standartlaştırılamamıştır.
Sınıf 1 Kapasitörler:
Sınıf 1 kapasitörler aşağıdaki özelliklere sahiptir,
- Doğrusal sıcaklık katsayısı: Kapasitansı sıcaklık ile doğrusal olarak değişmektedir.
- Voltaj bağımlılığı yok: Kapasitansı uygulanan gerilime bağlı olmamaktadır.
- Yaşlanma Yok: Üretimde kullanılan para elektrik malzemeleri nedeniyle uzun ömürlüdürler.
- Elektriksel kayıp yok: Sınıf 2 kapasitörlere kıyasla önemli ölçüde düşük elektrik kayıplarına sahiptir.
- Yüksek Q filtrelerde kullanılır: Yukarıdaki özellikler nedeniyle rezonant devreler, PLL ve Osilatörler gibi uygulamalarda kullanılırlar.
- Yüksek istikrar ve doğruluk

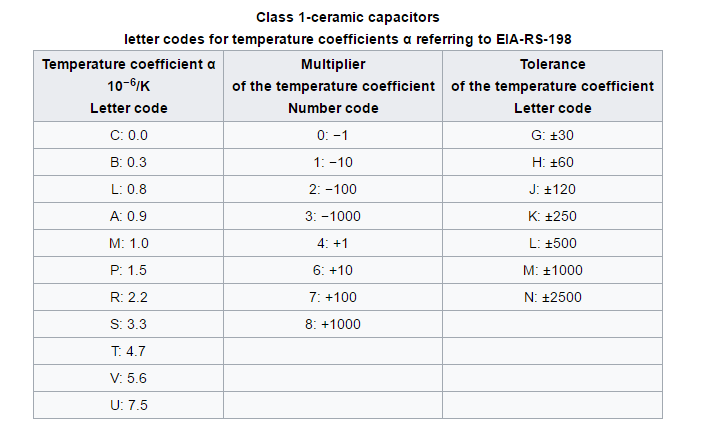

EIA RS-198 standardına göre kullanılan dielektriumu göstermek için 3 haneli bir notasyon kullanılmaktadır.
C0G
| | |
| | | - Tolerans
| | ---- Çoğaltıcı
| ------ Katsayı
(Kaynak: Wikipedia)
Sınıf 1 kapasitörler için yukarıda belirtilen özellikler +25 santigrat dereceden +85 santigrat derece aralığında geçerli olmaktadır.
Sınıf 2 Kapasitörler:
Sınıf 2 kapasitörler aşağıdaki özelliklere sahiptir
- Doğrusal olmayan sıcaklık katsayısı: Kapasitansları sıcaklık ile lineer olarak değişmemektedir.
- Yüksek Voltaj bağımlılığı: Kapasitansı, uygulanan voltajın yüksekliğine bağlıdır.
- Yaşlanma: Üretimde kullanılan ferro elektrik materyalleri nedeniyle önemli yaşlanma sürecine maruz kalırlar.
- Yüksek elektriksel kayıplar: Sınıf 1 kapasitörlere kıyasla önemli ölçüde yüksek elektrik kayıplarına sahiptir.
- Yüksek Geçirgenlik: Yüksek Permittivite nedeniyle yüksek volumetrik verime sahiptir.
- Yüksek Kapasitans değerleri: Yüksek Permittivite nedeniyle, 0201, 0402, 0603 gibi küçük cihaz kasalarında büyük kapasitans değerleri elde edilebilir.
- Pürüzsüzleştirme uygulamalarında kullanılır: Yukarıdaki özelliklerden dolayı baypas, kaplin, dekuplaj gibi uygulamalarda kullanılırlar.
- Düşük stabilite ve doğruluk var

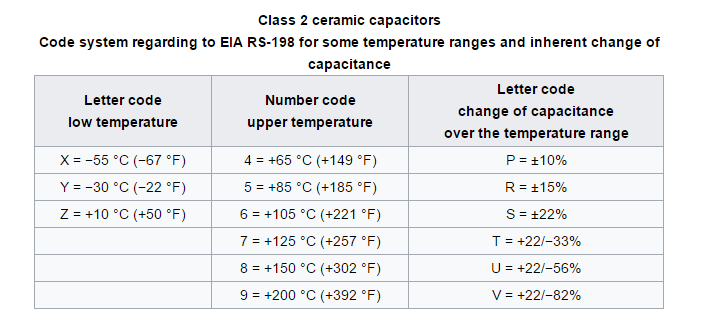

EIA RS-198 standardına göre kullanılan dielektriumu göstermek için 3 haneli bir notasyon kullanırlar.
X7R
| | |
| | | - Tolerans
| | ---- Üst limit
| ------ Alt limit
(Kaynak: Wikipedia)
Üretici bir X7R kondansatör kodu belirtiğinde, kapasitörün - 55 santigrat dereceden + 125 santigrat dereceye kadar çalışabileceği ve kapasitörün kapasitansının belirtilen nominal değerinden % 15'ten az veya daha az değişmeyeceğini kabul etmektedir. .
Benzer şekilde, üretici bunun Y5V kondansatör olduğu belirtilirse , kondansatörün -30 dereceden santigrat dereceden +85 santigrat dereceye kadar çalışabileceği ve kondansatörün kapasitansının % 22'den fazla artmayacağı ve % 82'nin altına düşmeyeceği kabul edilmiştir.
Piyasada en çok kullanılan kapasitör dielektrikleri X7R, X8R, X5R, Y5V, Z5U, X7S koduna sahiptir.
