Polygonal Pad Çizimi

Elektronik kart tasarımı yapılırken kullanılan Proteus programının şematik tasarım ve baskı devre tasarımı yapmak üzere kullanılabilmesi için ISIS ve ARES isimli iki alt programı bulunmaktadır.

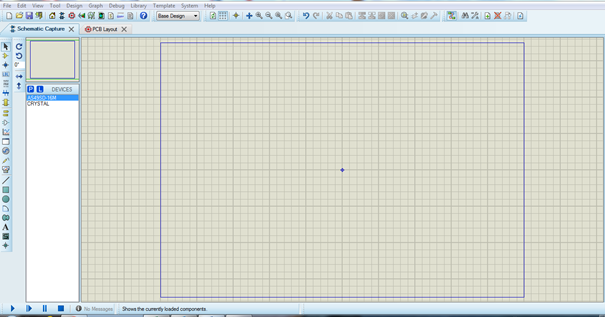

 ISIS programı şematik tasarımda tasarımın görsel olarak bağlantılarının ve sistemin genel hatlarının dizayn edilebildiği bir programdır.

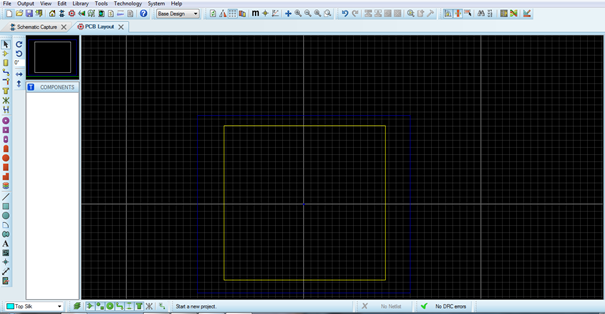

 ARES programı ise ISIS’de şematik olarak tasarladığımız elektronik kartta kullanılacak komponentlerin arasını padler ve/veya traceler ile birleştirerek gerçek boyutlu olarak baskı devre haline getirmemize yardımcı olan bir programdır.  ARES’de çizim yaparken bağlantılar için trace kullanabileceğimiz gibi anahatlarıyla Throuh-Hole(Dip malzemeler) ve SMT(SMD malzemeler) olarak ikiye ayrılmış pad çeşitlerinden birini de kullanabiliriz.

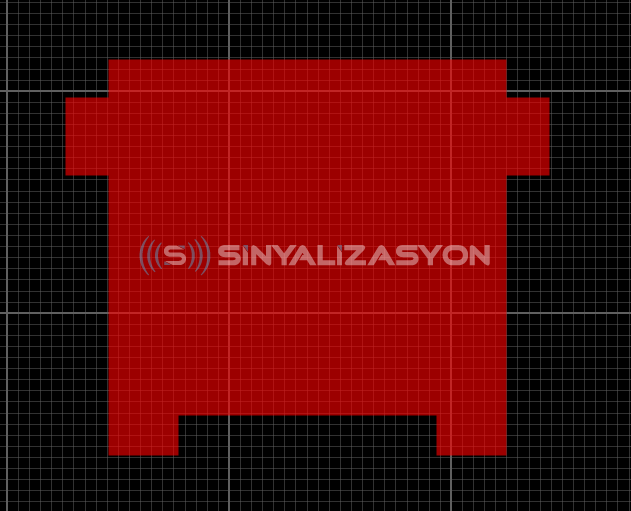

SMT padler kullanım amacına yönelik olarak Edge Connector Pad Mode, Circular SMT Pad Mode, Rectangular SMT Pad Mode ve Polygonal SMT Pad Mode olmak üzere dörde ayrılır. Birden fazla pinin ortak bağlantısı bulunduğu zaman, konkav veya konveks özel çokgen tarzı padlerin ihtiyacı gibi durumlarda Polygonal pad kullanılmaktadır.

Polygonal Pad Çizimi
1.Yeni pad şeklini oluştururken amacına uygun olarak 2D grafik çizgileri, Arc veya Path ikonları kullanılmaktadır.

 http://systembus.com/Proteus/PCB/GENERAL_CONCEPTS/2D_Icons.gif

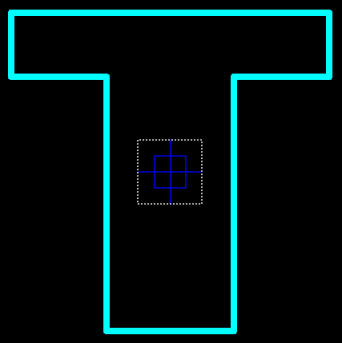

  2.Çizdiğimiz padin merkezini belirlemek için merkeze Origin maker yerleştiriniz.



3. Çizdiğimiz padi ve Origin Maker’ı içine alacak farenin sağ tıkıyla basılı tutarak seçiniz.



4. Library’den New Pad Style’ı seçiniz.

http://systembus.com/Proteus/PCB/GENERAL_CONCEPTS/New_pad_style.gif

5. Yeni pad için bir isim giriniz.



6. Polygonal pad tipi için SMT’nin altında bulunan Polygonal’i seçiniz.
7. OK’a basınız.



8. Oluşturulan padde koruma boşluğuna ihityacınız varsa pad stili için bir Guard Gap (Koruma Boşluğu) belirtiniz.
9. Oluşacak padi sadece mevcut projede kullanmak isterseniz LOCAL EDIT’i, diğer projelerinizde de kullanmak istiyorsanız UPDATE DEFAULTS’u seçiniz.
10. Yeni padi oluşturmak için OK’a basınız.
